束管自動采樣裝置及監測系統

目前煤礦井下煤自燃標志性氣體檢測手段存在很多缺點,例如,地面束管系統抽氣管路長,氣樣純度無法保證,束管采樣點與人工采樣點無法準確對應,人工取樣檢測又無法實時監控。針對上述缺點,我公司自主研制了 ZQC3/6 型、ZQC6/6 型井下束管氣體采樣裝置及監測系統。主要由井下氣體采樣裝置、數據傳輸系統和數據處理顯示系統三部分組成。該產品實現了在井下近距離采樣、即時分析、實時監測、準確預警的功能,為煤自燃的早期預測預報和防治工作提供科學的依據。

束管自動采樣裝置及監測系統

技術概述

目前煤礦井下煤自燃標志性氣體檢測手段存在很多缺點,例如,地面束管系統抽氣管路長,氣樣純度無法保證,束管采樣點與人工采樣點無法準確對應,人工取樣檢測又無法實時監控。針對上述缺點,我公司自主研制了 ZQC3/6 型、ZQC6/6 型井下束管氣體采樣裝置及監測系統。主要由井下氣體采樣裝置、數據傳輸系統和數據處理顯示系統三部分組成。該產品實現了在井下近距離采樣、即時分析、實時監測、準確預警的功能,為煤自燃的早期預測預報和防治工作提供科學的依據。

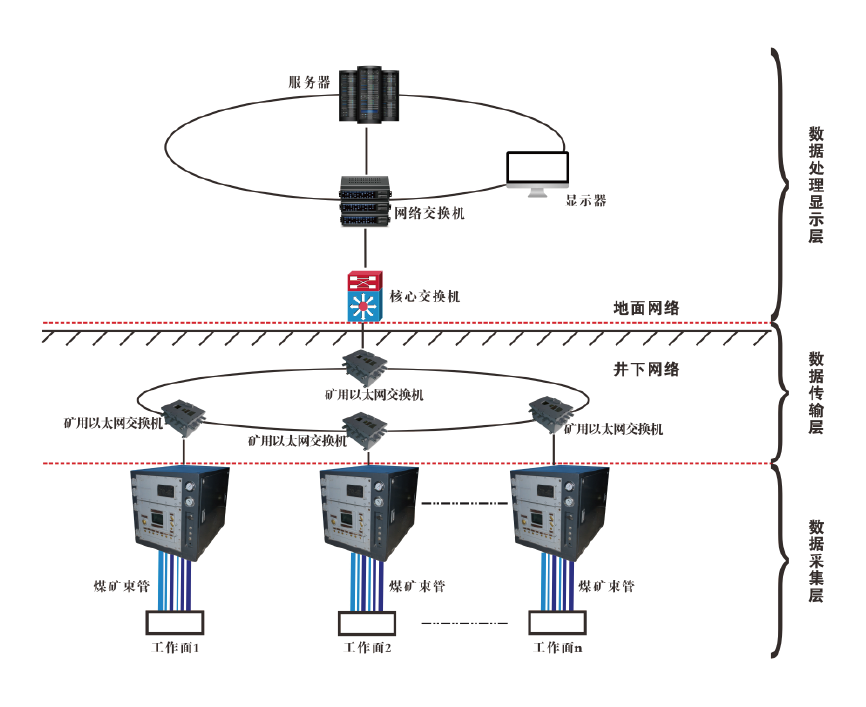

束管自動采樣監測系統結構

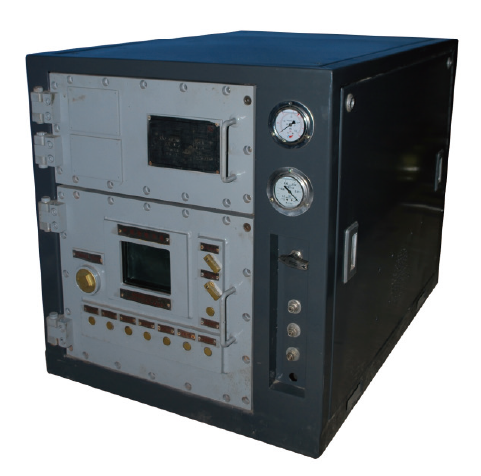

井下束管氣體采用裝置



技術特點
(1)氣體采樣裝置具有手動、自動兩種工作模式;
(2)可實現多區域、多種氣體循環采樣、檢測及實時數據存儲和傳輸;
(3)可實現 6 路巡回采集分析功能,設定周期循環進行采樣、檢測、輸出結果;
(4)24 小時連續采樣與檢測,可實現井下與地面同時顯示、存儲數據;
(5)可形成數據庫,生成數據報表及歷史曲線;并對監測數據進行分析與判斷,實現監測區域的預測預報,同時根據預設報警值實現超限報警。



技術參數



名稱

煤礦束管遠程在線監測自動控制系統

型號

ZQC6/6

控制束管檢測路數

6

適用束管外徑(mm)

PE-ZKM-10(φ8 的需加轉換接頭)

檢測氣體類別

O2(氧氣)、CO( 一氧化碳)、CO2( 二氧化碳 )、CH4( 甲烷 )、C2H4( 乙烯 )、C2H2( 乙炔)

最大抽吸距離(km)

≥2

測量范圍

O2:(0 ~ 25.0)%

CH4:(0 ~ 100.0)%

CO:(0 ~ 1000)ppm

CO2:(0 ~ 5。0)%

C2H4:(0 ~ 1000)ppm

C2H2:(0 ~ 1000)ppm

工作電壓

動力電源

控制電源

AC660V/50Hz

AC127V/50Hz

電源電流(A)

1。2(額定)

0.5(最大)

外形尺寸 (mm)

1540

900

832

重量(kg)

305
